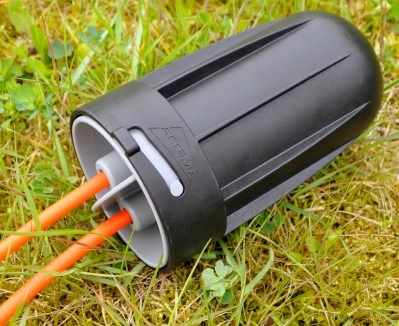

De Compact Fiber Dome wordt gebruikt om de direct-buried FttH-aansluitkabel aan te sluiten, te repareren of te verlengen. Geschikt voor 1 kabel in en 1 kabel uit met maximaal 2 optische vezels. R = 22,5 mm. Kabeldiameters: Ø 5 mm – Ø 6,5 mm
Capaciteit van de lascassette:
2 lasbeschermers ANT/mini-krimpkous of
2 lasbeschermers krimpkous Ø 2,4 mm x 45 mm.
Eigenschappen
Compacte Afmeting Ø 85 mm x 155 mm
IP68 Waterdicht, conform EN 60529
Geschikt voor Kabeldiameters Ø 5 mm – Ø 6,5mm
Geintegreegde trekontlasting per kabel
Cassette is geschikt voor glasvezel met R = 22,5 mm
De lashouder heeft capaciteit voor 2 lassen (ANT / Krimp lasbeschermers 30mm)
Technische specificaties
Physical characteristics
Color
Dome black, base light grey
Diameter closure
Ø85mm
Length closure
155mm
Material
Polypropylene Fiberglass
Weight
0,165 kg
Cable diameters
Ø 5 mm – Ø 6,5 mm
Number of cable ports
2 (1 in / 1 out)
Number of fibers
2
Splice tray capacity
2 splice protectors ANT/mini heatshrink or 2 splice protectors heatshrink Ø 2,4 mm x 45 mm.
Fiber bending radius:
R = 22,5mm
Looping length of fibers:
23 cm
Technical characteristics
Cable retention
>150N
Cable torsion
90 degrees, 400mm No degradation, no leakage.
Impact
IK09 No degradation, no leakage.
Crush resistance
1000N and, Copes with the load mentioned in EN124 classification B125 under the following conditions: - Sandcoverage at least 30cm. - Fiber repair dome is embedded in sand.
Water immersion
IP68, EN 60529 Water depth 1 meter, 7 days, no leakage
Chemical Resistance
5%HCL, 5%NaOH, 5%NaCI Kerosene (lamp oil), petroleum jelly, diesel for cars EN590. 24 hours, no leakage
Vibration
10 Hz, Amplitude 3mm, during 10 days, No failure
Temperature
Storage –10 °C / + 50 °C Installation –10 °C / + 50 °C In use –20 °C / + 60 °C
