FOCIS WiFi2 is een ergonomisch inspectiesysteem voor glasvezelconnectoren dat, in combinatie met een iOS- of Android-smartapparaat, een snelle en nauwkeurige IEC/IPC/AT&T-conforme en door de gebruiker gedefinieerde pass/fail-analyse biedt. Gratis begeleidende iOS- en Android-apps ondersteunen een uitgebreide en gebruiksvriendelijke functieset.
Pass/Fail-resultaten in seconden: met één druk op de knop stelt FOCIS WiFi2 automatisch scherp, legt het beeld vast, centreert en analyseert het volgens industriestandaard IEC 61300-3-35 (2015), IPC-8497-1, AT&T TP-76461 en door de gebruiker gedefinieerde criteria.
Volledige vrijheid: Met de app-gebaseerde rapportgenerator met resultaten/rapporten die per e-mail kunnen worden gedeeld. Met oplaadbare batterij en handige pass/fail LED-feedback kan FOCIS WiFi2 autonoom worden gebruikt. U hoeft op locatie dus niet met laptops en bedrading aan de slag en heeft uw handen vrij voor het belangrijke werk.
Breed scala aan adaptertips: verwisselbare adaptertips ondersteunen inspectie van enkelvoudige en meervezelige connectoren voor een breed scala aan patchkabels en op een schot gemonteerde connectoren met PC/UPC- of APC-gepolijste eindvlakken die compatibel zijn met alle FOCIS Flex-adaptertips.

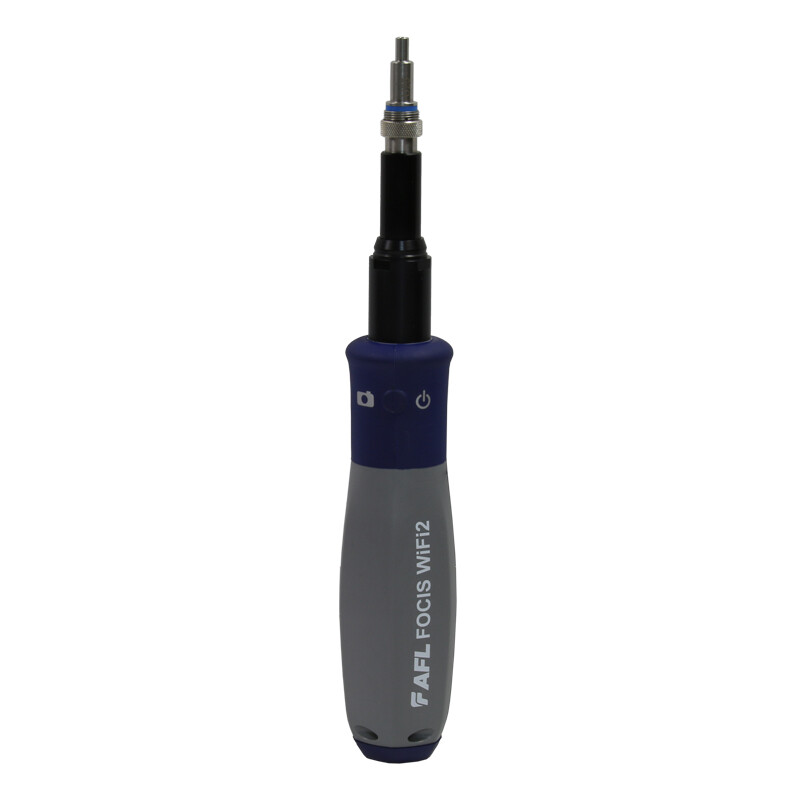

AFL FOCIS WiFi2
-
Slank, lichtgewicht, ergonomisch en zeer productief gereedschap
-
App-gebaseerde automatische en handmatige scherpstelling; automatische centrering na beeldopname
-
Eénknopsbediening met snelle LED-terugkoppeling op de probe
-
Meer-kleurige LED op de probe voor snelle pass/fail-terugkoppeling aan de gebruiker
-
Te koppelen met een iOS- of Android-smartapparaat of het aeRos® cloudgebaseerde workflowplatform
-
Pass/fail-analyse volgens IEC, IPC, AT&T en gebruikersgedefinieerde criteria bij koppeling met een smart device
-
Breed scala aan adaptertips, waaronder MPO/MTP meervezelconnectoren en bulkheads
-
Meer dan 8 uur werktijd met oplaadbare Li-Ion batterij
Optische & Analyse Specificaties
-
Beeldveld (FOV), live en opgeslagen: 612 x 460 µm
-
Handmatige detectiecapaciteit (minimaal): 0,25 µm
-
Automatische analyse resolutie: < 1,0 µm
-
Opgeslagen beeldgrootte: 2592 x 1944 (5 MP) pixels
-
Eindvlakverlichting: Coaxiale blauwe LED, 476 nm
-
Maximaal veilig vermogensniveau bij live vezel: +20 dBm
-
(Beeldweergave niet mogelijk bij actieve vezel)
-
Bedieningsfuncties
-
WiFi-specificaties: IEEE 802.11b/g/n
-
Scherpstelling: Auto-focus (≤ 3 sec) en handmatige focus
-
Centrering: Automatische centrering (< 1 sec)
-
Knopfunctionaliteit:
-
Aan/Uit (vasthouden >3 sec)
-
Beeldopname / Analyse / Auto-opslag / Liveweergave
-
-
Hoofd-LED-functionaliteit:
-
Blauw = Aan
-
Groen = Geslaagd
-
Rood = Afgekeurd
-
Wit = Geen vezel aanwezig
-
-
Livebeeld framesnelheid: 15 fps
-
Vergroting: Variabel van 80x tot 700x (in live- en opnamemodus)
Compatibiliteit & Rapportage
-
Compatibiliteit apps: Android ≥ 4.0.3, iOS ≥ 8.1
-
Beeldopname met pass/fail-analyse volgens:
-
IEC 61300-3-35 (2015)
-
AT&T TP-76461
-
IPC-8497-1
-
Gebruikersgedefinieerde criteria
-
-
Beeldformaten: JPEG, GIF
-
Opslag van beelden & pass/fail-resultaten: Ja
-
Bestandsopslagcapaciteit: Onbeperkt
-
Resultaatbeheer: Opslaan, hernoemen, verwijderen, overzetten
-
Rapportage: Ingebouwde invulbare PDF-rapportgenerator
-
Ondersteunde talen: Engels, Frans, Duits, Japans, Koreaans, Russisch, Spaans
