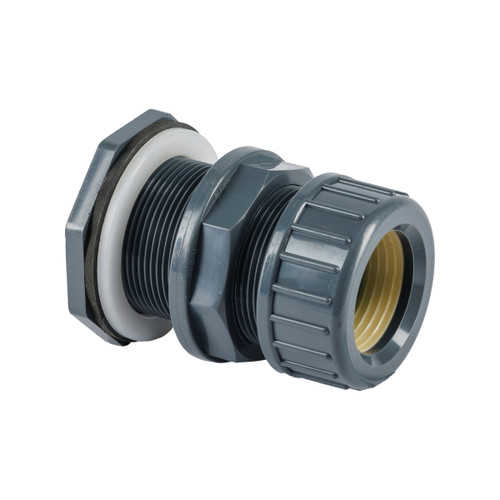

HDPE doorvoer koppelingen 32, 40 en 50mm

Opbouw van de PVC doorvoer

Een standaard handhole-doorvoer bestaat uit:

• doorvoerhuls met schroefdraad
• rubber afdichtring (EPDM)
• klemring/moer
• lijmmof of wartelaansluiting voor PVC-buis

De rubber ring zorgt voor waterdichtheid, terwijl de klemring de doorvoer stevig tegen de wand klemt.

Bij handholes wordt de pakking altijd aan de buitenzijde (grondzijde) geplaatst zodat grondwater niet kan binnendringen.

Waarom specifiek voor handholes?

In een handhole spelen extra eisen:

Water- en zanddicht

De doorvoer voorkomt:

• binnendringen van grondwater
• inspoelen van zand/modder
• verzakken van de bodem rond de put

Trekontlasting

De klemring fixeert de buis zodat:

• kabelbuizen niet verschuiven
• trekkrachten niet op de handhole wand komen

Demontabel

Bij netwerkuitbreiding kunnen buizen vervangen of toegevoegd worden zonder de put te beschadigen.

Keuze van diameter (32 / 40 / 50 mm)

32 mm – kleine kabeldoorvoer

Typisch voor:

• glasvezel microducts
• kleine mantelbuis
• lage kabelcapaciteit

Voordeel: compact, weinig ruimte nodig in de wand.

40 mm – standaard telecom maat

Meest gebruikt bij:

• glasvezel distributienetten
• elektra laagspanning
• meerdere microducts in één buis

Dit is vaak de standaardmaat voor handholes.

50 mm – hoofdleiding / backbone

Voor:

• trunk- of backbone leidingen
• meerdere kabelbundels
• toekomstige uitbreiding (reserve capaciteit)

Voordeel: grote doorvoercapaciteit en minder kans op verstopping.

Montage in een handhole (praktijk)

1. Gat boren met gatenzaag (wandmaat volgens fabrikant).
2. Doorvoer van buiten naar binnen plaatsen.
3. Rubber afdichting tegen buitenwand.
4. Klemring binnenzijde vastdraaien.
5. PVC mantelbuis verlijmen of koppelen.
6. Eventueel afdichten met schuim of kit in de put.

Waarom vaak meerdere maten combineren?

In telecom/glasvezel zie je vaak:

• 1× 50 mm voor hoofdtracé
• 2–4× 40 mm voor distributie
• 1–2× 32 mm reserve

Zo blijft de handhole toekomstbestendig.
